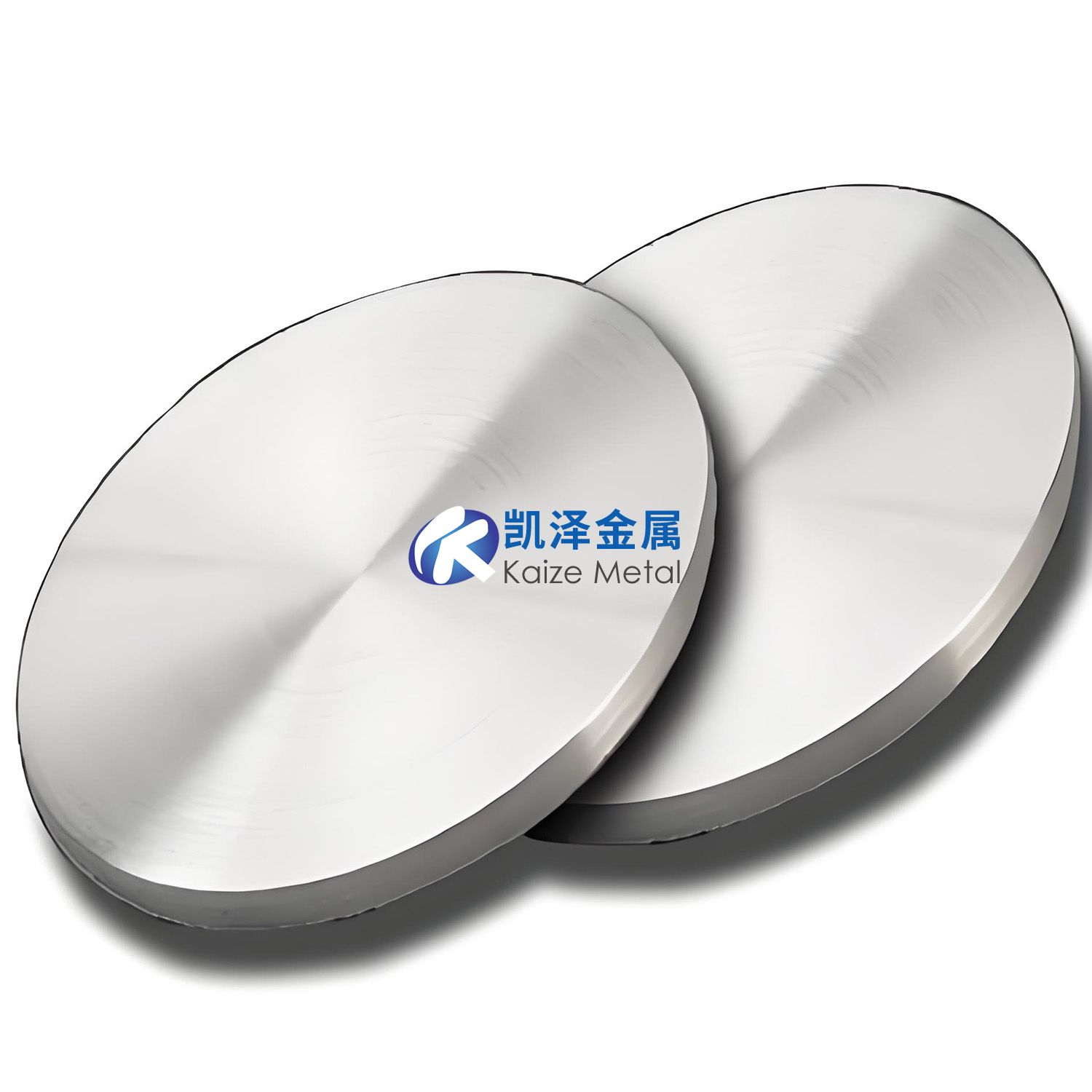

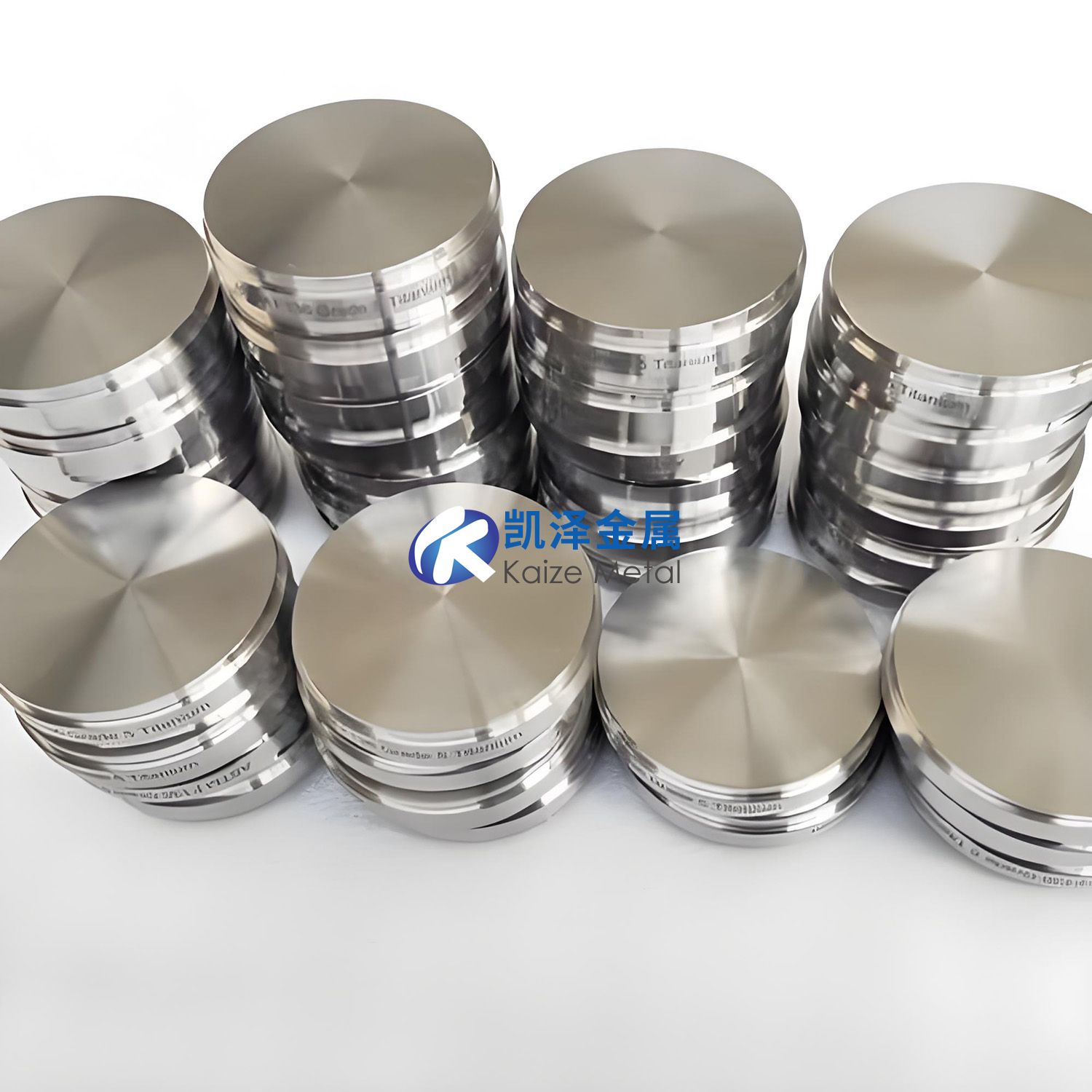

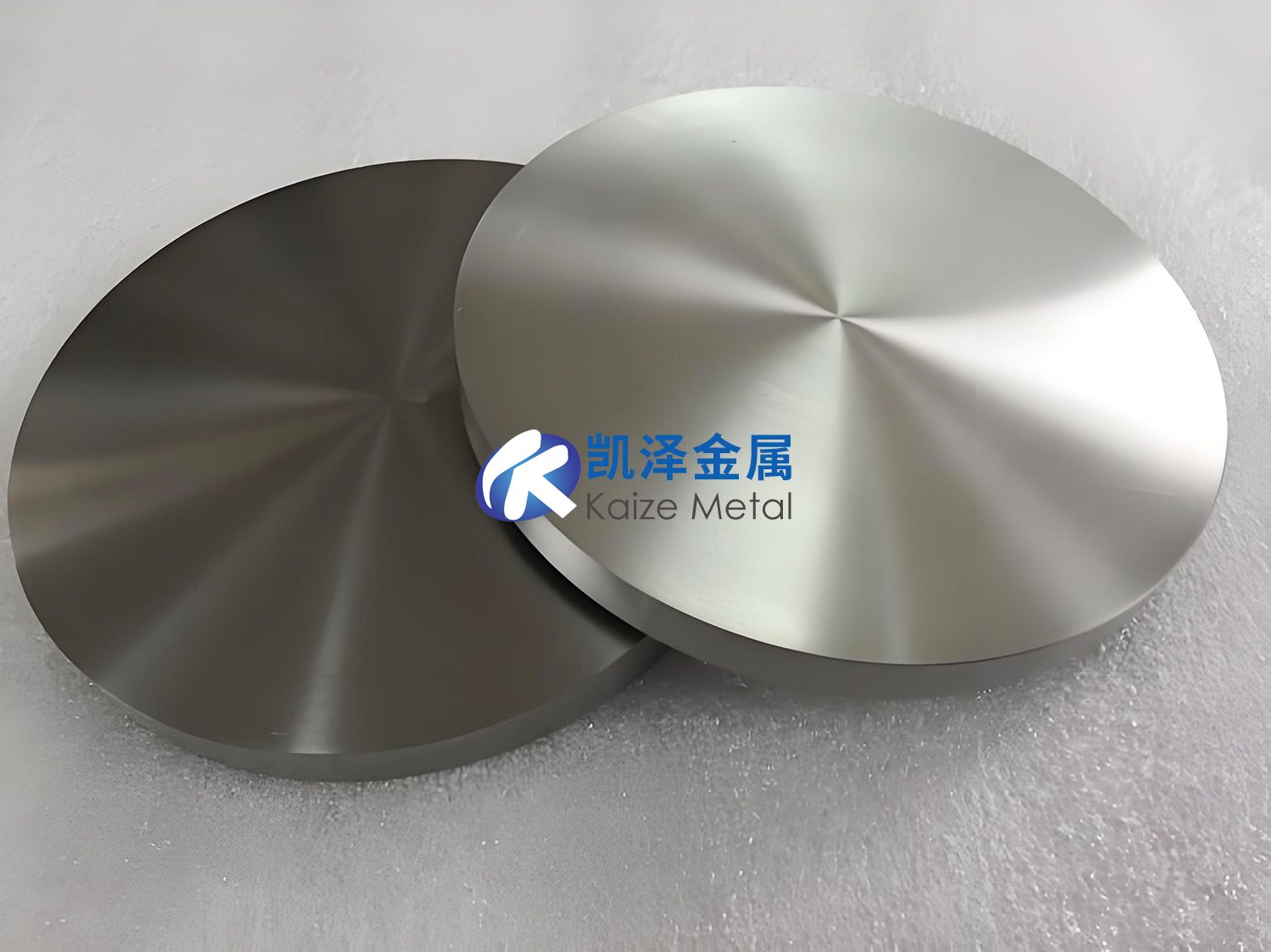

半導體工業用靶材是在半導體材料制備中用于薄膜沉積的原材料，在物理氣相沉積（PVD）、化學氣相沉積（CVD）等技術中起關鍵作用，通過濺射技術將高純度金屬或合金材料精確沉積在硅晶圓上形成薄膜層，實現芯片內部微型晶體管連接與信號傳遞。其主要類型包括金屬靶材（如鋁靶材用于傳統互連層、銅靶材適用于先進制程互連層、鈦靶材作擴散阻擋層、鉭靶材用于高端芯片屏蔽層、鎢靶材用于存儲器、鈷靶材起接觸作用）、合金靶材（如鎢鈦合金靶材作接觸層材料、鎳鉑合金靶材起接觸作用）和化合物靶材（如砷化鎵靶材用于高頻率高功率電子器件及光電器件、氮化鎵靶材用于光電器件、鍺靶材用于紅外光學及光纖通信、硒化鋅靶材用于特定光電領域）。半導體靶材性能要求嚴格，需具備高純度（通常達 5N5 以上，即 99.9995%）以避免雜質影響薄膜電學性能及導致晶圓短路等問題，高精度尺寸（控制直徑、厚度等偏差）以確保薄膜厚度均勻一致，以及良好組織結構（均勻致密、無氣孔裂紋偏析等缺陷）以保證濺射速率穩定和薄膜質量。以下是凱澤金屬針對半導體工業用靶材的全維度縱深分析，涵蓋主流靶材類型、關鍵性能、技術挑戰及未來趨勢：
一、定義與核心作用
| 術語 | 描述 |
| 半導體工業用靶材 | 用于物理氣相沉積（PVD）或濺射工藝的高純度金屬或合金材料，通過離子轟擊形成納米級薄膜，實現導電、絕緣、擴散阻擋等功能，是半導體制造的核心材料之一。 |
二、主流靶材類型與特性對比
| 靶材類型 | 核心成分 | 關鍵特性 | 主要應用場景 |
| 鈦靶（Ti） | Ti（純度≥99.995%） | 低電阻率，優異附著力，形成TiN擴散阻擋層 | Cu互連層、DRAM電容器電極 |
| 鉭靶（Ta） | Ta（純度≥99.99%） | 高熔點（3,020°C），化學惰性，生成TaN/Ta?O?絕緣層 | 5nm以下節點擴散阻擋層、高k介質 |
| 鋁靶（Al） | Al（純度≥99.999%） | 低電阻（2.65 μΩ·cm），易加工，用于傳統互連 | 邏輯芯片互連、功率器件電極 |
| 鈷靶（Co） | Co（純度≥99.98%） | 低界面電阻，抑制電遷移，適配先進制程 | 7nm以下節點Cu互連封蓋層、觸點金屬化 |
| 鎢靶（W） | W（純度≥99.95%） | 高熔點（3,422°C），抗電遷移，用于高深寬比結構 | 3D NAND字線、通孔填充 |
| 鉬靶（Mo） | Mo（純度≥99.95%） | 低熱膨脹系數（4.8×10??/K），適配玻璃基板 | 顯示面板TFT電極、OLED陽極 |
三、關鍵性能指標與半導體需求
| 性能參數 | 半導體行業要求 | 典型靶材達標示例 |
| 純度 | ≥99.999%（5N5） | 鈷靶（Fe<0.5 ppm，Ni<0.3 ppm） |
| 晶粒尺寸 | ≤50μm（均勻性±10%） | 鈦靶（EBM熔煉+熱等靜壓，晶粒尺寸30-50μm） |
| 密度 | ≥98%理論密度 | 鉭靶（HIP處理后密度16.6 g/cm3，理論值16.69 g/cm3） |
| 缺陷控制 | 表面粗糙度Ra≤0.02μm | 鋁靶（電解拋光+超聲波清洗，Ra=0.015μm） |
四、制備工藝與核心技術
| 工藝環節 | 關鍵技術 | 典型設備/方法 |
| 熔煉提純 | 電子束熔煉（EBM）去除低沸點雜質，真空自耗電弧爐（VAR）細化晶粒 | 真空電弧爐（氧含量≤50 ppm） |
| 成型加工 | 熱等靜壓（HIP）消除孔隙，精密軋制控制晶粒取向 | 等靜壓機（壓力≥150 MPa，溫度1,200°C） |
| 綁定技術 | 釬焊（Ag-Cu-Ti焊料）或擴散焊，確保靶材-背板熱導率>200 W/m·K | 真空釬焊爐（溫度800-950°C） |
| 表面處理 | 鏡面拋光（金剛石研磨液）+等離子清洗，降低顆粒污染 | CMP設備（去除率≤0.1μm/min） |
五、執行標準與質量控制
| 標準類型 | 國際標準 | 核心要求 |
| 純度標準 | SEMI F47 | 金屬雜質總量≤10 ppm，特定元素（如U、Th）≤1 ppt（用于先進制程） |
| 晶粒取向 | ASTM E112 | 晶粒度評級G≥7（晶粒尺寸≤32μm），各向異性指數≤1.2 |
| 缺陷檢測 | SEMI M73 | X射線檢測孔隙尺寸≤10μm，數量≤3個/cm2；表面顆?！?.1μm，密度≤10個/㎡ |
六、技術挑戰與前沿攻關
| 挑戰類型 | 具體問題 | 創新解決方案 |
| 薄膜均勻性 | 3D結構臺階覆蓋率<80%（深寬比>10:1） | 高功率脈沖磁控濺射（HiPIMS），提升離子化率至90%以上 |
| 界面缺陷 | TiN/Cu界面粗糙度導致電阻增加20% | 原子層沉積（ALD）預鍍0.5nm TiN種子層，結合濺射工藝 |
| 材料兼容性 | 鈷靶在EUV光刻膠下的金屬污染（>1E10 atoms/cm2） | 開發Co-W-B系合金靶，降低擴散系數50% |
| 成本控制 | 鉭靶原材料成本占比>60% | 回收半導體廢料中的Ta，純度提至5N級，成本降低30% |
七、未來發展趨勢
| 技術方向 | 發展路徑 | 預期效益 |
| 新型合金靶材 | 高熵合金（如AlCoCrFeNi）用于超薄擴散阻擋層 | 薄膜厚度降至1nm以下，電阻率降低15% |
| 復合靶材 | Ti-Mo梯度靶（成分連續變化）適配多層薄膜需求 | 減少工藝步驟，生產效率提升40% |
| 綠色制造 | 靶材再生技術（利用率從30%提升至80%） | 降低半導體制造碳足跡30% |
| 智能化生產 | AI實時監控濺射等離子體狀態，動態調整工藝參數 | 薄膜均勻性從±5%提升至±1% |
八、典型應用案例
| 應用場景 | 靶材方案 | 性能提升 |
| 3nm節點Cu互連 | Co/TiN復合靶（ALD+PVD協同） | 電阻降低18%，電遷移壽命延長5倍 |
| 3D NAND存儲 | W-TiN疊層靶（深寬比>30:1） | 通孔填充無空隙，良率提升至99.9% |
| EUV光刻掩模 | TaBN吸收層靶（Cr替代方案） | 光吸收率>90%，尺寸精度±0.1nm |
| 功率器件 | Mo/Al/Mo三明治靶（低應力電極） | 熱循環壽命從1,000次提升至10,000次 |
九、結論
半導體工業靶材正向超高純度、納米級精度及多功能復合化發展：
材料創新：高熵合金與梯度靶材突破傳統性能極限；
工藝融合：ALD與HiPIMS技術結合解決3D結構鍍膜難題；
可持續發展：靶材回收與綠色制造降低行業碳足跡。
未來3-5年，靶材技術將直接推動2nm以下制程、3D封裝及新型存儲器的商業化進程。
